标签标识标准化规范-线缆标签

发布时间:2011-12-30 08:45 作者: 天津标签

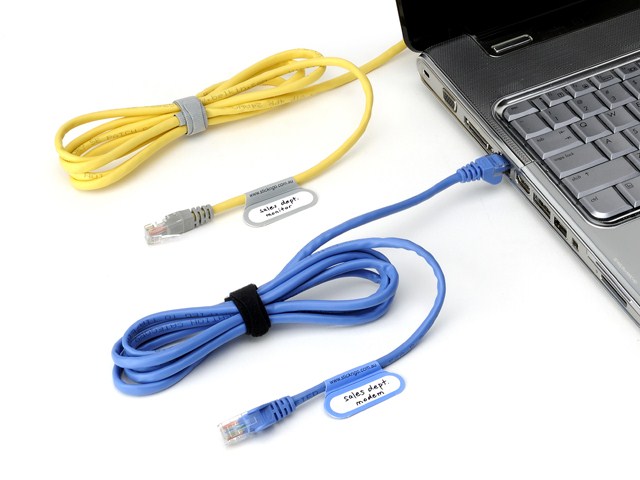

线缆标签

一、参考标准

1.TIA/EIA-606-A标准标签管理产品手册
(1)线缆标识的要求水平和主干子系统电缆在每一端都要标识。推荐用标签贴于电缆的每一端而优于只是给电缆作标志。作为适当的管理,额外的电缆标识可以被要求在中间的位置,像管道的末端,主干的接合处,检修口和牵引盒。
(2)应用要求
电缆标签要有一个耐用的底层,像乙烯基,适合于缠绕。乙烯基有很好的一致性,因此很适合于缠绕,并且能够经受弯曲。推荐使用带白色打印区域和透明尾部的标签,这样当包裹电缆时可以用透明尾部覆盖打印的区域,起到保护作用。透明的尾部应该有足够的长度以包裹电缆一圈和一圈半。
(3)连接的线缆上需要在两端都贴上标签标注其远端和近端的地址。
2.数据中心布线系统设计与施工技术白皮书
(1)所有需要标识的设施都要有标签。建议按照“永久标识”的概念选择材料,标签寿命应能与布线系统设计的寿命相对应;建议标签材料符合通过UL969(或对应标准)认证以达到永久标识的保证;同时建议标签能达到环保RoHS指令要求;标签应打印,应保持清晰、完整,并能满足环境的要求。
(2)线缆标签分为三类:
a. 单根线缆最常用的是覆盖保护膜标签,这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜,可以保护标签打印字体免受磨损;
b. 单根线缆也可以使用非覆盖保护膜标签——旗形标签,热伸缩套管式标签;
c.对于成捆的线缆,建议使用标识卡来进行标识。这种标识卡可以通过尼龙扎带或毛毡带与线缆捆固定,可以水平或者垂直放置。

二、规范要求

1.材质:乙烯覆盖保护膜,聚丙烯(旗型标签),尼龙布(吊牌)。
2.背胶:丙烯酸基粘胶。
3.使用年限:8年以上。
4.所有材质必须通过UL969认证(美国保险商试验所)(产品包装必须有UL认证标志),拥有相应测试报告TDS数据技术表。
5.为保护网络维护员工的身体健康和环境保护的要求,所有材质必须符合环保RoHS指令要求(能够提供相关证明文件)。
6.规格及颜色
(1)覆盖保护膜标签:22到4标准尺寸电缆(AWG),电线直径从1.00MM到6.64MM,选用不同规格覆盖保护膜标签;打印区域按照业务必须选用不同颜色标识,建议选择颜色红、橙、黄、绿、棕、蓝、紫、灰、白。
(2)旗形标签:光纤类线缆建议使用旗形标签。30MM*20MM 白色。
(3)吊牌标识:大对数电缆建议使用吊牌。规格:76.20mm×19.05mm 。颜色:白色。
7.位置及命名规范
(1)水平和主干子系统电缆应在每一端做上标签;在电缆中间不同位置,如导线端头、主干接线点、入孔、拉线盒处,可能需要有附加电缆标签。
(2)将标签固定在电缆的每一端,而不是在电缆上做标记;每根水平链路线缆末端都应有标识,标识符号应平行于线缆,位置在距线缆末端300mm(12英寸),标识于线缆外层的可见部分。
